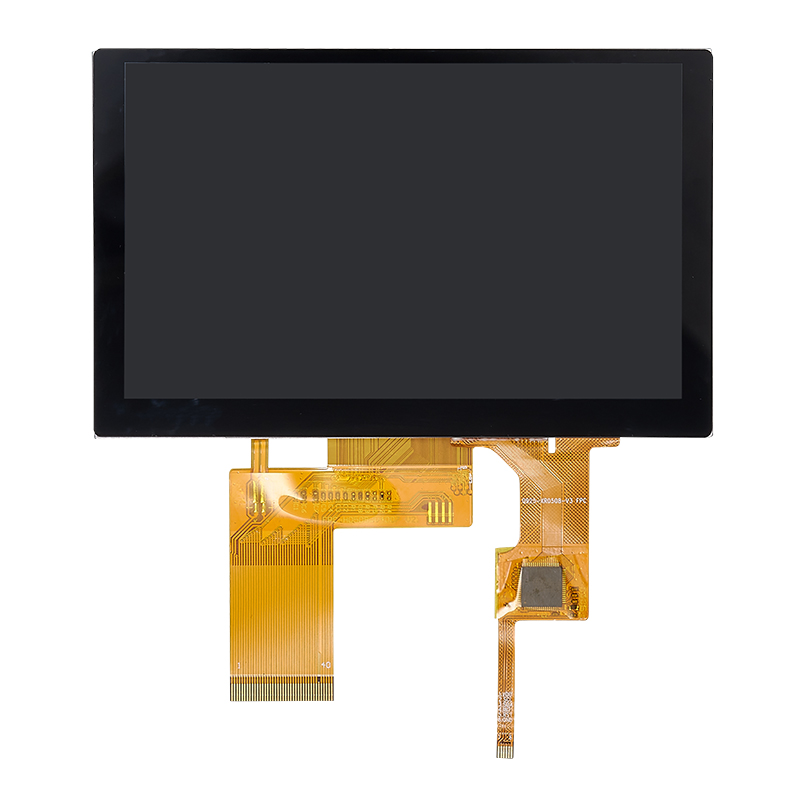

5寸液晶屏 高清全視角 帶電容觸摸
型號：H050BWV40I3506-CT5
尺寸：5 inch
分辨率： 800(RGB) × 480
接口方式：40pin 24bit RGB
外觀尺寸（顯示區域）：120.7*75.8*2.8（108 x 64.80）
亮度：350 nits
服務熱線：139-2345-7816（雷總）
按需求定制
質量保障
品牌認證
型號：H050BWV40I3506-CT5
尺寸：5 inch
分辨率： 800(RGB) × 480
接口方式：40pin 24bit RGB
外觀尺寸（顯示區域）：120.7*75.8*2.8（108 x 64.80）
亮度：350 nits
按需求定制
質量保障
品牌認證
產品參數
產品圖紙
一、產品參數：
Size | 5.0inch |
Resolution | 800(horizontal)*480(Vertical) |
Interface | RGB-24bit |
Connect type | Connector |
Color Depth | 16.7M |
Technology type | a-Si |
Pixel pitch (mm) | 0.045 x 0.135 |
Pixel Configuration | R.G.B. Vertical Stripe |
Display Mode | Normally Black |
Viewing Direction | ALL |
LCM (W x H x D) (mm) | 120.7*75.8*2.8 |
Active Area(mm) | 108 x 64.80 |
With /Without TSP | Without |
Weight (g) | TBD |
LED Numbers | 12LEDs |
二、產品接口定義：
No. | Symbol | Description |
1 | LEDK | Backlight LED Cathode |
2 | LEDA | Backlight LED Anode. |
3 | GND | System Ground |
4 | VCC | Power supply for logic operation |
5~12 | R0~R7 | Data bus |
13~20 | G0~G7 | Data bus |
21~28 | B0~B7 | Data bus |
29 | GND | System Ground |
30 | CLK | Pixel clock signal |
31 | DISP | Display on/off control |
32 | HSYNC | Horizontal Sync signal |
33 | VSYNC | Vertical Sync signal |
34 | DEN | Data Enable |
35 | NC | No connect |
36 | GND | System Ground |
37 | XR(NC) | The right side signal of TP |
38 | YD(NC) | The down side signal of TP |
39 | XL(NC) | The left side signal of TP |
40 | YU(NC) | The up side signal of TP |
三、產品尺寸圖紙
